【マンガでわかる地理総合】地図とGIS(地理情報システム)#3

GIS(Geographic Information System)とは地理情報システムのことで、ざっくりいうとデジタル地図上にデータを表示させたもんや。

今日はそこらへんも含めてわかりやすう解説したるわ。

地図の中でも地形の起伏や川、道路や建物など基本的な情報が盛り込まれたもんを一般図っちゅう。

国土地理院が発行しとる「2万5千分の1」や「5万分の1」の地形図はその代表的なもんや。

「2万5千分の1」の地図は細かいとこまで見え、「5万分の1」の地図は広い範囲を見るときに使うな。

この国土地理院が発行しとる地形図は、毎年地理の共通テストに必ず出ると言ってええ。

せやからしっかり見方は、わかっとらなあかん。

等高線とは、文字通り「等しい高さの線」で標高が同じところを結んだ線や。

等高線は主に2種類ありちょっと太めの線の「計曲線けいきょくせん」と普通の線の「主曲線しゅきょくせん」や。

あと補助曲線ほじょきょくせんってのもあって主曲線だけだとわかりくい所に引かれる。

おっええポイントや。

等高線の間隔で傾斜がわかるんや。

いっぱい等高線があるところは急で逆は緩やかになるんや。

せや。

あと同様に谷か尾根かもわかるな。

頂上から張り出してたら尾根やし、へっこんでたら谷や。

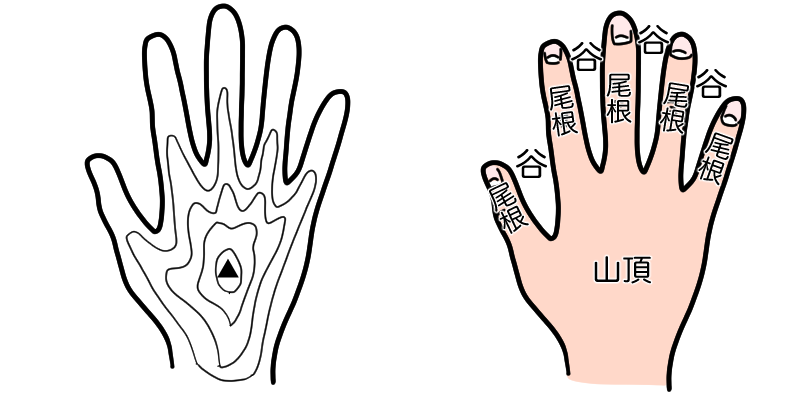

まあ手に置き換えるとわかりやすいかもな。

手の甲が山頂やとしたら、指先にかけてが尾根で指の間が谷や。

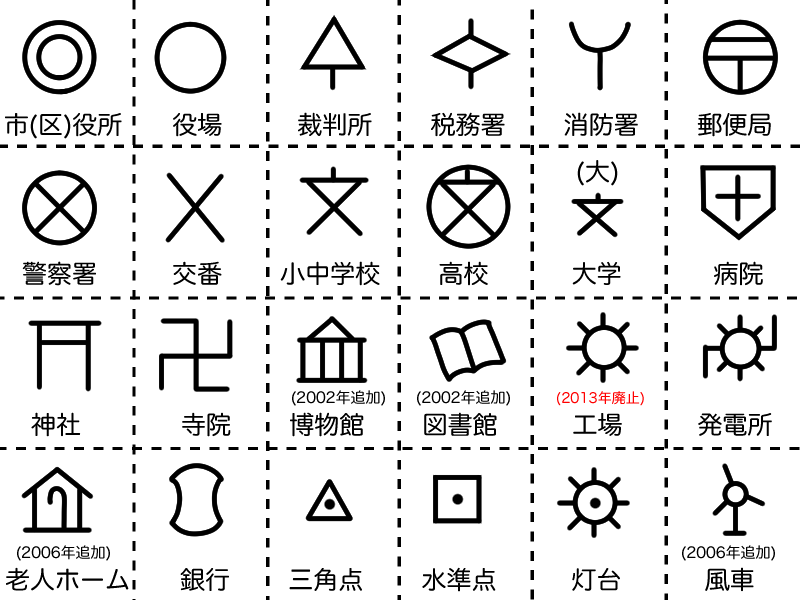

地図にはいろんな記号が載っとる。

代表的なものを挙げるわ。

まあ、全部覚えるのは大変やろうけど、ちょっとずつ覚えてったらええ。

意味を考えれば、わかりやすいのもあるから、例えば「家の中に杖がある」のは老人ホームとか。

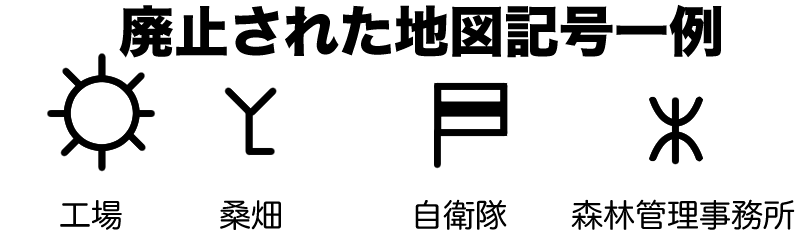

ちなみに工場や桑畑など2013年に廃止された地図記号がある一方、老人ホームなどは2000年以降に追加された。

時代とともに変わってとんのやな。

地形図が読めると日常生活にも役立つ。

たとえば災害に備えてハザードマップは日頃から確認しとくとええな。

参考：ハザードマップポータルサイト

一般図に対してあるテーマに特化して表現したもんを主題図っちゅう。

主題図の中でも特に統計データを地図上に表現する統計地図も必ずと言ってもええほど共通テストには出てくる。

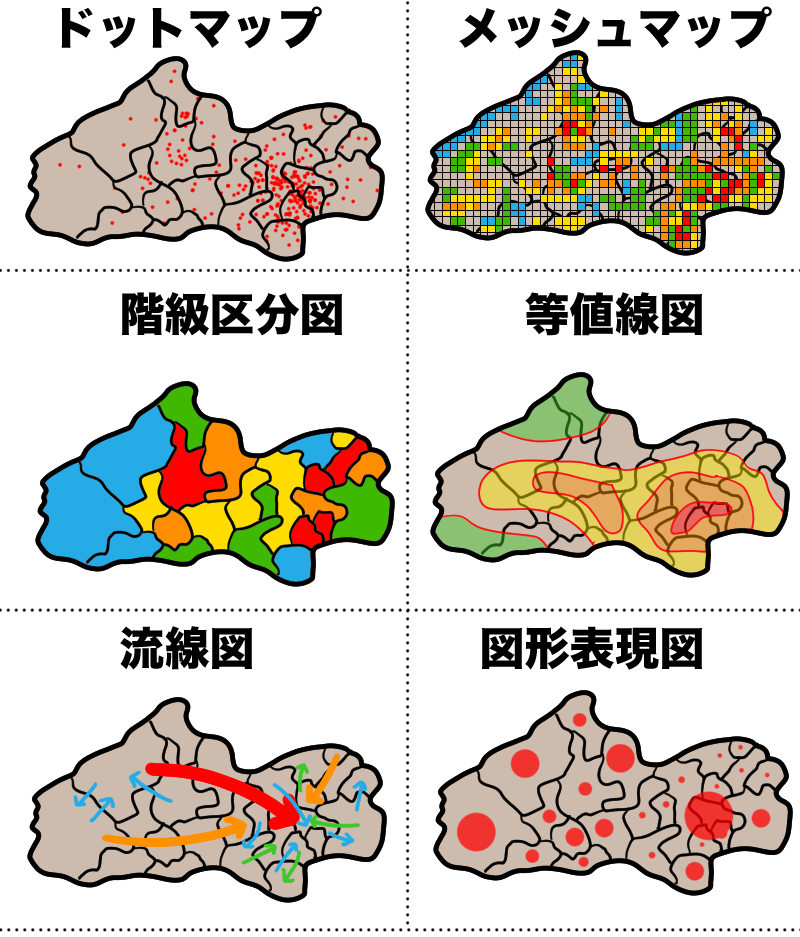

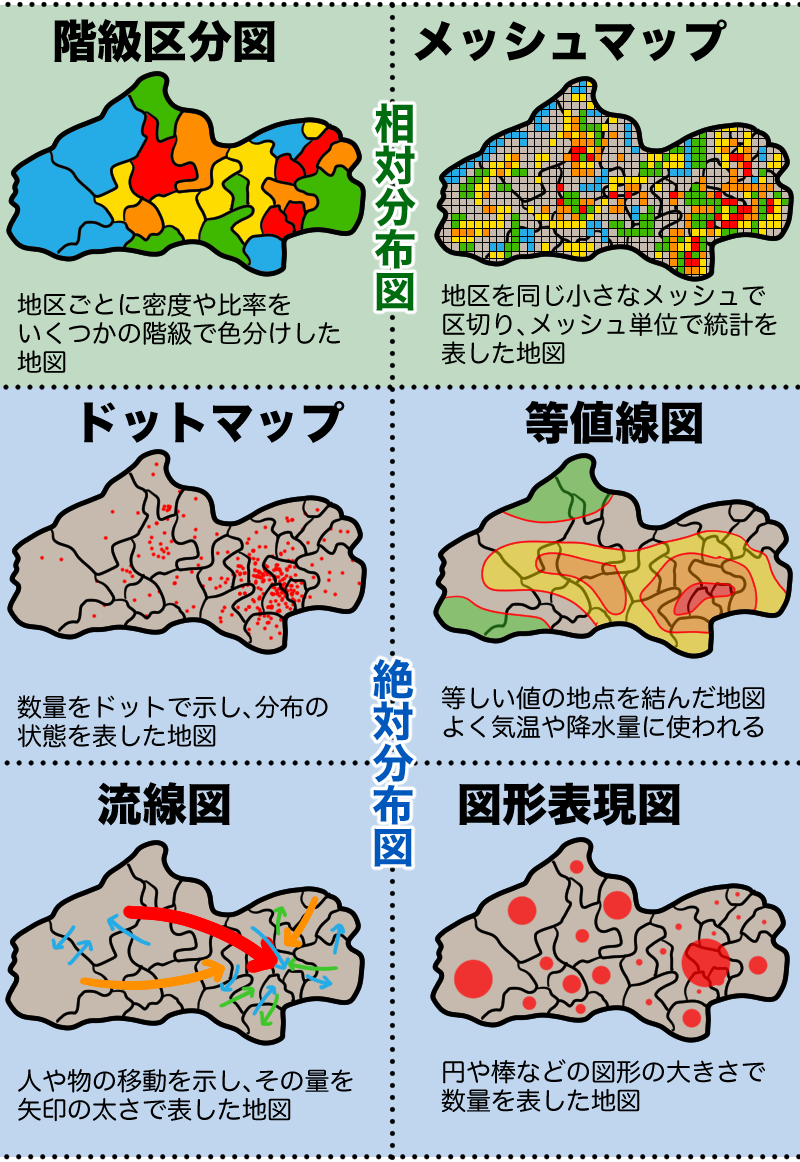

統計地図は以下の6つが有名や。

• 階級区分図
• メッシュマップ
• ドットマップ
• 等値線図
• 流線図
• 図形表現図

人口密度など相対値を示す相対分布図と人口など特定の絶対値を示す絶対分布図があり、階級区分図とメッシュマップは前者や。

統計地図は、共通テストには必須やから過去問やったりして見慣れとかなあかんでー。

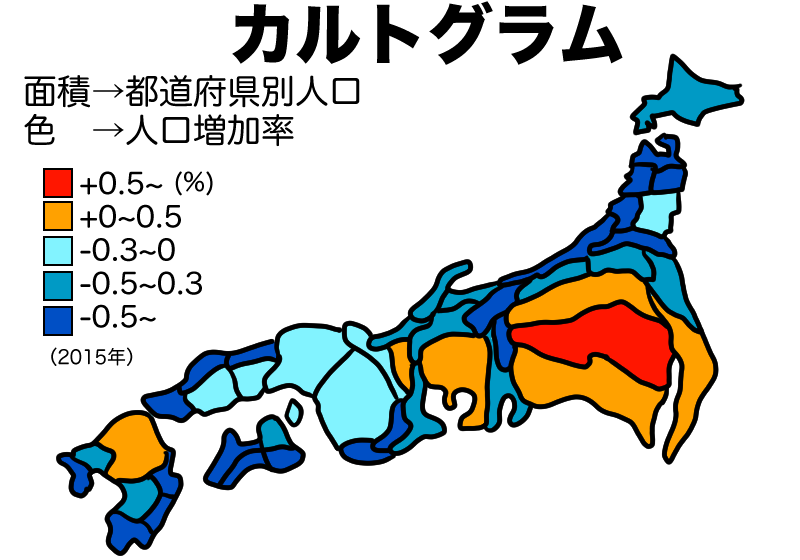

例外的に相対値と絶対値を両方示せるカルトグラムっちゅう変形地図もある。

統計データに基づいて地図を変形させたもので、例えば都道府県別人口の多さを面積で表現し、人口増加率を色で表現するとかな。

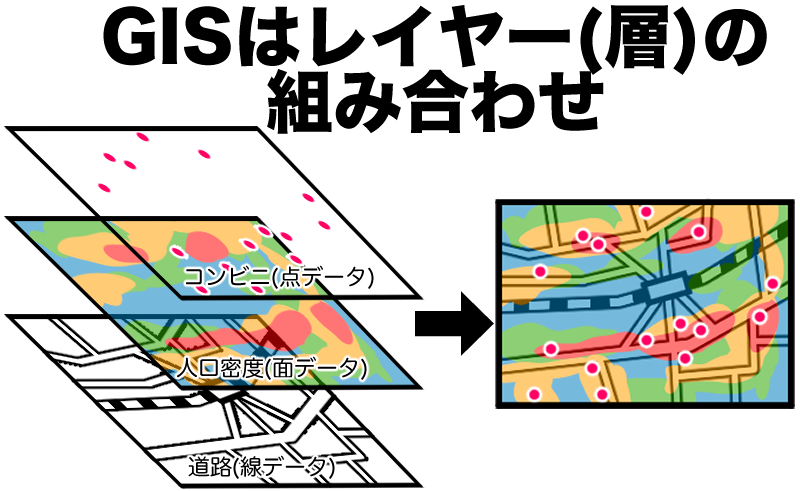

GISは、デジタル地図に様々な地理空間情報レイヤー(層)を重ねたもんや。

GISがなんたるかは、実際体験してみることが一番や。

国土地理院の地理院地図/GSI Mapsを軽く触ってみるとええ。

標高などの地図データを重ね合わせたり、ツール機能で計測したり断面図を見たりできる。

参考：国土地理院　地理院地図/GSI Maps

GISは、正確な位置情報が欠かせやん。

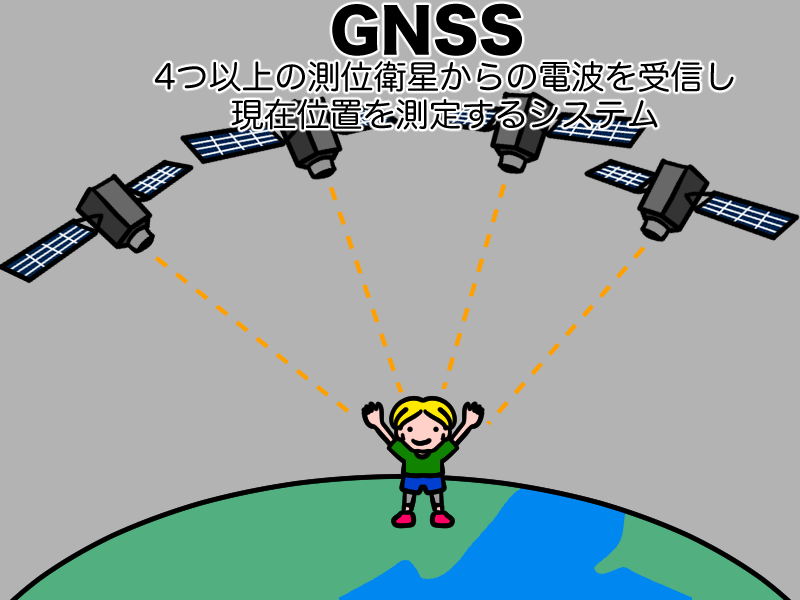

それを支えてるのが全球測位衛星システム(GNSS)Global Navigation Satellite Systemや。

GNSSは人工衛星からの電波を受信して位置情報を取得するシステムのことや。

そのGNSSで一番有名なんがアメリカのGPS(Global Positioning System)や。

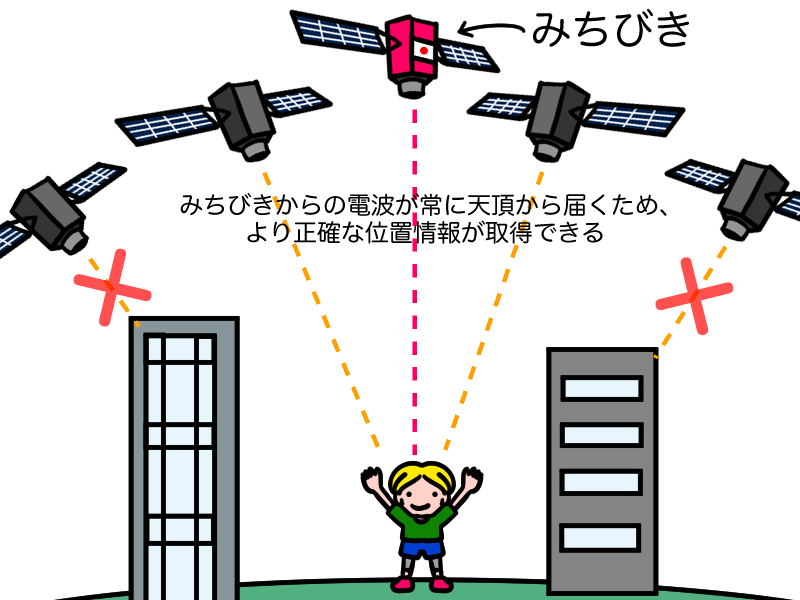

このGNSS、日本には準天頂衛星みちびきがあり、障害物に邪魔されることなく1m以下の誤差で測定できるようなった。

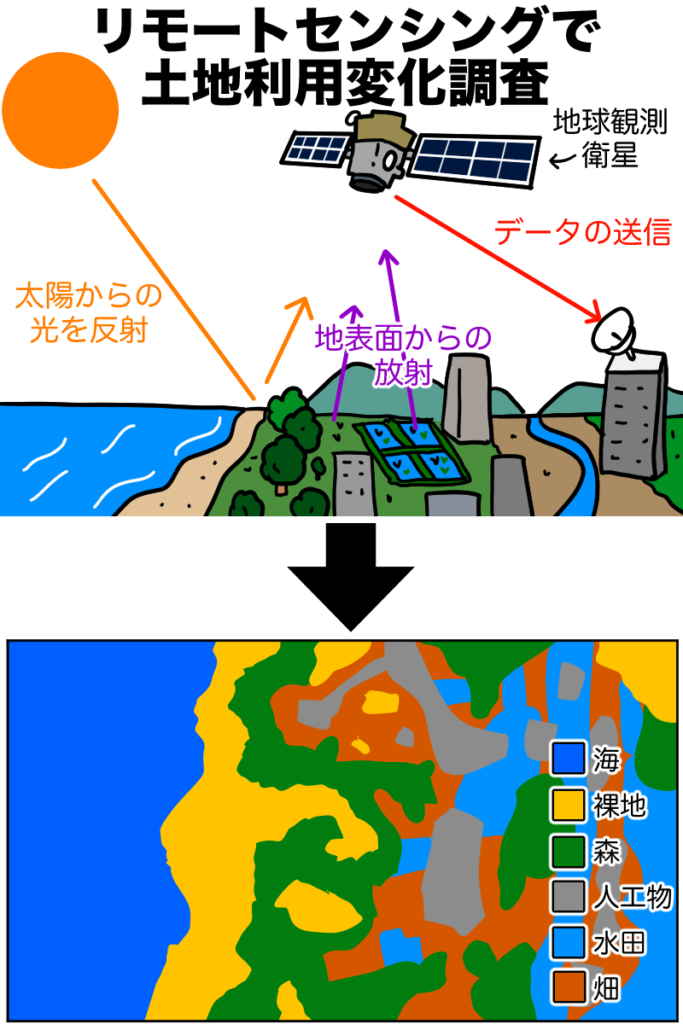

GISにはリモートセンシング remote sensing(遠隔探査)の技術が欠かせやん。

リモートセンシングとは、実物に触れずに遠隔から測定する技術のことや。人工衛星や航空機に搭載して様々なデータを収集しとる。

例えば太陽光の反射波を調べたりして土地利用の変化を探ったりや。

せやな。

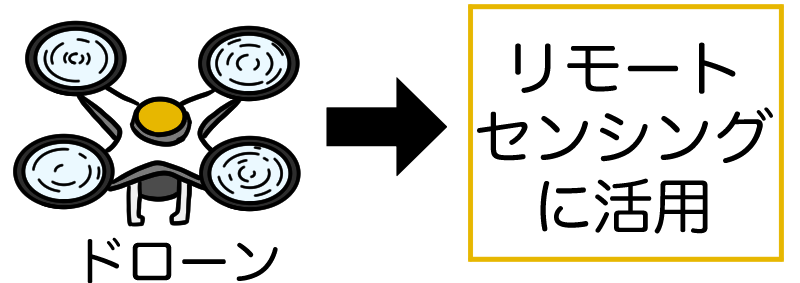

ただ人工衛星となると国家規模のプロジェクトになるから、最近はドローンを使ってのリモートセンシングが盛んや。

今回の講義はここまでや、

しっかり復習するように。

最後に今回のまとめと理解度チェックテストや。

まとめを踏まえて理解度チェックテストに挑戦や。
